一、什么是晶格畸变？

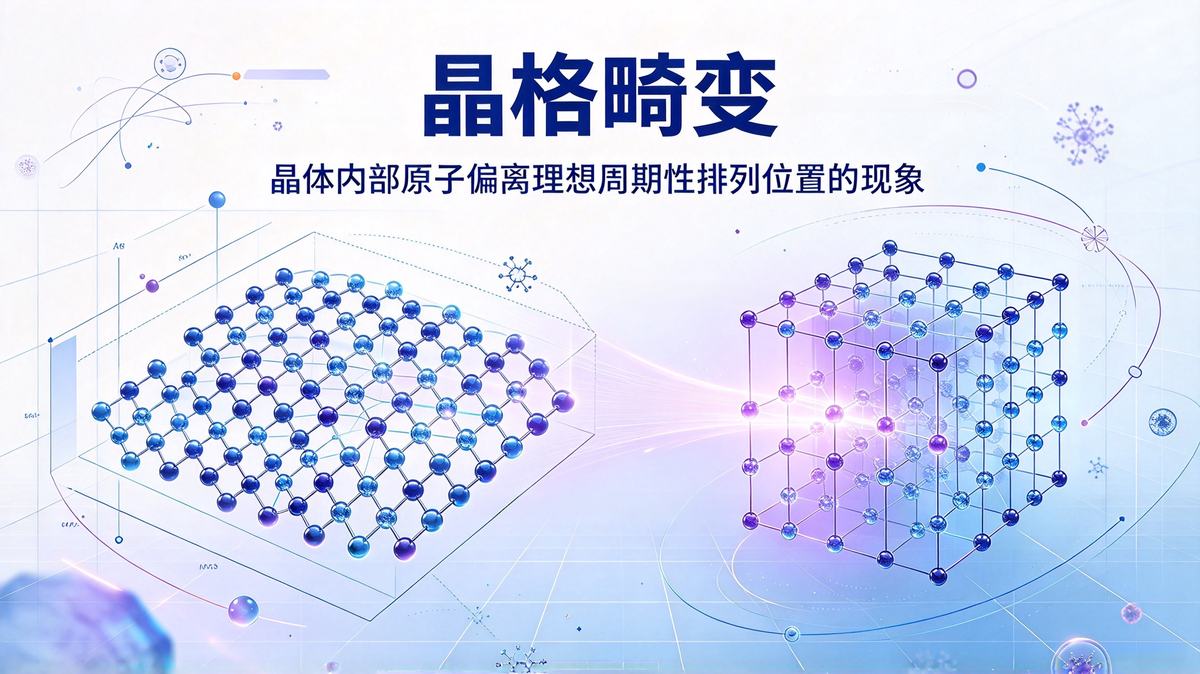

理想晶体内部，原子按照固定规律整齐排布。但真实材料会受到各类内外因素影响，原子偏离原本的平衡位置，晶体原本的对称性被打破，这个现象就是晶格畸变。

微观层面，它体现为原子间距、键角发生改变，会产生额外应变能，形成内应力，直接影响晶体稳定性和材料对外界刺激的响应。掺杂是常见诱因，溶质与基体原子尺寸、弹性模量不同，体系会自发调整，达到能量最低的稳定状态。

二、晶格畸变有哪些核心作用？

1、强化材料

畸变产生局部应变场，与位错应力场相互作用，阻碍位错运动，从而提高强度、硬度。典型例子包括固溶强化、加工硬化和辐照硬化。

2、影响塑性

适量畸变可协调晶内变形、提高均匀塑性；但过度畸变会钉扎位错、限制滑移，导致塑性、韧性下降，材料变脆，易萌生裂纹。

3、改变物理性能

晶格畸变会破坏晶体周期性，显著影响材料的电、光、热、磁等性能，如升高电阻率、改变光学响应、降低热导率、影响磁学特性。

4、促进扩散与相变

畸变区原子排列不规则、能量较高，为原子扩散提供通道，也成为相变形核的优先位置，可加速相变进程。

5、储存应变能

畸变使晶体内部储存应变能，提高系统自由能，成为回复和再结晶的驱动力。

三、主流表征手段

• X射线衍射（XRD）

通过分析衍射峰宽化与位移，结合Williamson-Hall方法分离微应变与晶粒尺寸，定量评估晶格畸变程度。

• 中子衍射

利用中子对轻元素敏感和高穿透性，定量分析块体材料内部的残余应力、位错密度及轻元素空位浓度，适用于极端环境下的原位观测。

• 透射电子显微镜（TEM/STEM）

提供原子级分辨的晶格图像，可直接观测位错、晶界等缺陷周围的局部应变场，结合HAADF-STEM可实现对轻重元素的原子级成像与分析。

• X射线吸收谱（XAS/EXAFS）

对局域原子配位环境敏感，可探测特定元素周围的键长变化、配位数改变及八面体畸变等短程结构信息。

• 正电子湮没谱（PAS）

通过正电子寿命测量探测晶格中的空位型缺陷和原子尺度开体积变化，对多主元合金等复杂体系中的局域畸变尤为敏感。

• 拉曼光谱

通过监测声子振动模式的频移与宽化，间接反映晶格畸变引起的键长和键角变化，适用于氧化物等功能材料的快速评估。
